IMB-1314 Micro ATX Motherboard

  • Intel® 14th/13th/12th Gen (Raptor Lake-S Refresh/Raptor Lake-S/Alder Lake-S) Core™ Processors with Q670 chipset
  • 4 x 288-pin Long-DIMM DDR4 3200 MHz, up to 128GB (32GB per DIMM)
  • 1 x PCIex16 (Gen4), 1 x PCIex8 (Gen4), 2 x PCIex4 (Gen4), 1 x USB3.2 Gen2x2, 5 x USB 3.2 Gen2, 2x USB 3.2 Gen1, 4 x USB 2.0, 1 x M.2 Key E, 2 x M.2 Key M, 1 x M.2 Key B, 6 x COM, 8 x SATA3
  • 2 x Intel 2.5 Gigabit LAN
  • Supports Quad display, 1 x HDMI 2.0b, 1 x DP 1.4a, 1 x VGA, 1 x LVDS
  • TPM 2.0 onboard IC
  • Supports Intel® vPro, VMD RAID 0/1/5/10
  • ATX PWR (24+8 Pin)
產品型錄
產品規格

Processor System

CPU Intel® 14th/13th/12th Gen (Raptor Lake-S Refresh/Raptor Lake-S/Alder Lake-S) Core™ Processors , up to 125W
Chipset Intel® Q670
Socket LGA 1700
BIOS AMI SPI 256 Mbit

Form Factor

Dimensions Micro-ATX (9.6-in x 9.6-in x 1.4-in, 24.4 cm x 24.4 cm x 3.6 cm)

Memory

Technology Dual Channel DDR4 3200 MHz
Capacity 128GB (32GB per DIMM)
Socket 4 x 288-pin Long-DIMM

Graphics

Controller Intel® UHD Graphics
HDMI HDMI 2.0b
Max resolution up to 4096 x 2160@60Hz
DisplayPort DisplayPort 1.4a, DP++
Max resolution up to 4096x2160@60Hz
VGA Max resolution up to 1920 x 1200@60Hz
LVDS Dual channel 24 bit up to 1920 x 1200@60Hz
MultiDisplay Quad Display

Expansion Slot

PCIe 2 x PCIe Gen4 Slots (PCIE1/PCIE3:single at x16(PCIE1);
dual at x8 (PCIE1) / x8 (PCIE3))
(PCIE1: Support riser card x8/x8)
2 x PCIex4 (Gen4)*

*If using PCIEx8/x16 card on PCIE2/PCIE4 slot, M.2 Key M2(M2_M2) and M.2 Key E(M2_E1) are limited to install.
M.2 1 x M.2 (Key B, 3042/3052) with PCIex1, USB 3.2 Gen1, USB 2.0 and SIM for 4G/5G
1 x M.2 (Key E, 2230) with PCIe x1, USB 2.0 and CNVi for Wireless
SIM Socket 1 x SIM socket connected to M.2 key B

Audio

Interface Realtek ALC897 HD, High Definition Audio. Line-In, Line-Out, Mic-In

Ethernet

Controller/ Speed LAN1: Intel® I225LM with 10/100/1000/2500 Mbps, supports vPro
LAN2: Intel® I225LM/I225V with 10/100/1000/2500 Mbps
Connector 2 x RJ-45

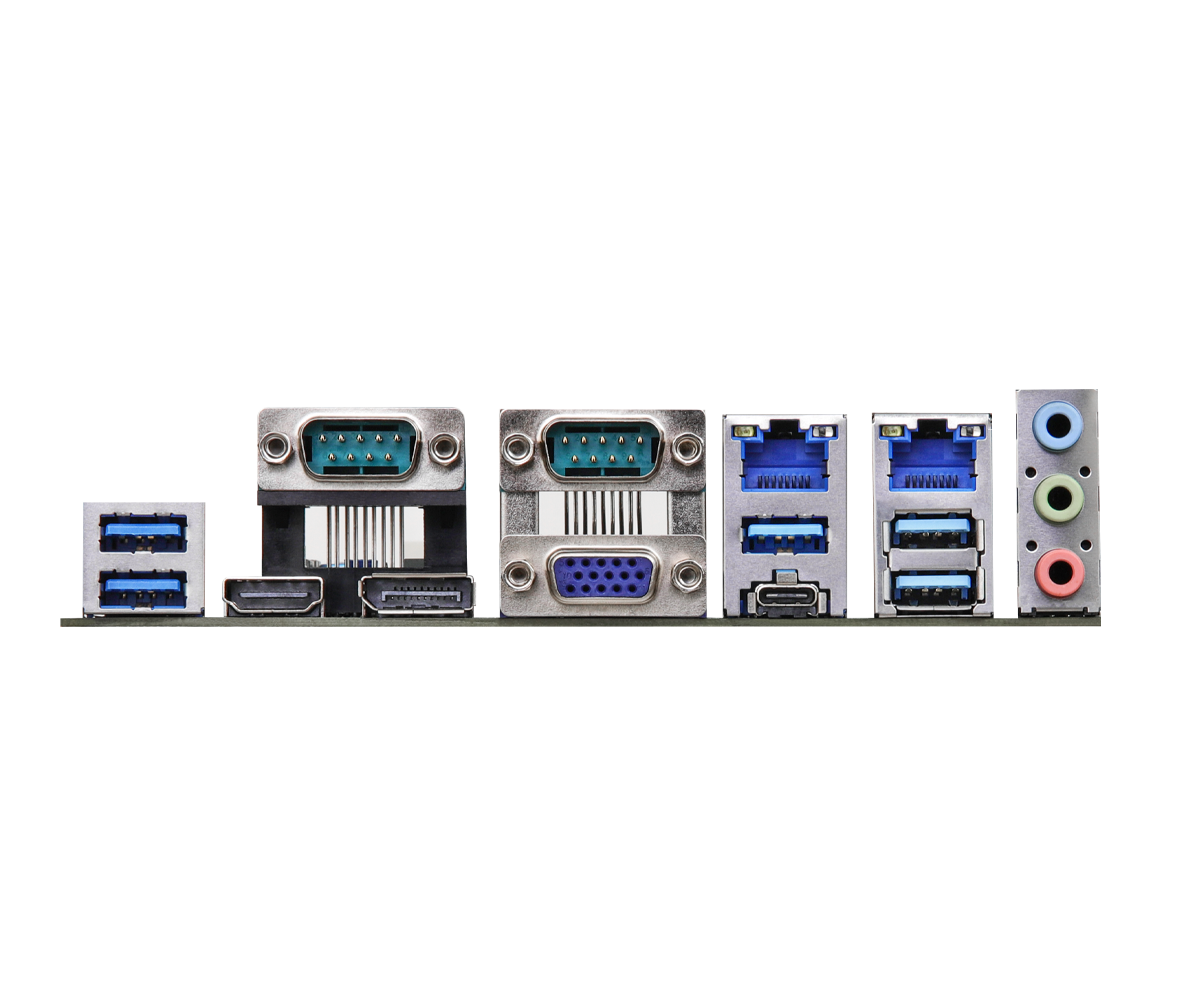

Rear I/O

HDMI 1 x HDMI 2.0b
DisplayPort 1 x DP 1.4a
VGA 1
Ethernet 2 x 2.5 Gigabit LAN
USB 5 x USB 3.2 Gen2
1 x USB 3.2 Gen2x2 (Type-C, 5V/3A)
Audio 3 (Line-In/Line-Out/Mic-In)
Serial Port COM1, COM2 (RS-232/422/485)

Internal Connector

USB 2 x USB 3.2 Gen1 (1 x USB 3.2 header)
4 x USB 2.0 (2 x 2.54 pitch header)
COM COM3, COM4, COM5, COM6 (RS-232)
Parallel 1 (shared with GPIO)
GPIO 8 x GPI, 8 x GPO (shared with LPT header)
TPM TPM 2.0 onboard IC
LVDS 1
Speaker Header 1
PS/2 1 x PS/2 header
Thunderbolt header 1 (only support by PCIE4)

Storage

M.2 1 x M.2 (Key M, up to 25110) with PCIex4 Gen4 for SSD
1 x M.2 (Key M, 2242/2260/2280) with PCIex4 Gen3 for SSD
SATA 8 x SATA3
RAID Intel® VMD RAID 0/1/5/10
**supported by identical interface (PCIE or SATA)
PCIE interface: M.2 Key B + M.2 Key M1/2 or 2*M.2 Key M
SATA interface: SATA port

Watchdog Timer

Output From Super I/O to drag RESETCON#
Interval 256 Segments, 0, 1, 2, ...255sec

Power Requirements

Input PWR ATX PWR (24+8-pin)
Power On AT/ATX Supported
- AT : Directly PWR on as power input ready
- ATX : Press button to PWR on after power input ready

Environment

Operating Temp -20ºC ~ 70ºC
Storage Temp -40° C ~ 85° C
Operating Humidity 5% ~ 90%
Storage Humidity 5% ~ 90%

Accessories

Gift Package 2 x SATA Data Cable (14G00010107DAK)
1 x I/O Shield (13G020776000AK)
4 x SCREW M2*2,D=5 (13G020302031AK)
Bulk Package 1 x I/O Shield (13G020776000AK)
4 x SCREW M2*2,D=5 (13G020302031AK)

規格更改時恕不預先通知。品牌和產品名稱歸各自公司所有。不保證任何配置與產品實物規格相同。
